Podajniki peletu

Podajniki ślimakowe peletu przeznaczone są do palników peletowych ATMOS. Produkowane jako wał i bez wałka w różnych długościach. Wyposażony w motoreduktor.

Podajniki bezwałowe DA w długościach od 1,5 m do 4 m przeznaczone są do palnika ATMOS A25.

Podajniki szybowe DRA w długościach od 1,7 m do 5 m przeznaczone są do palników ATMOS A45 i A85.

Podajniki posiadają silnik i przekładnię.

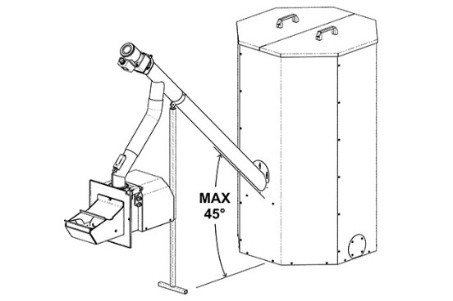

Każdy podajnik dostarczany jest wraz ze wspornikiem. Jego długość należy ustawić tak, by kąt podajnika wynosił maksymalnie 45°, a przewody były dokręcone.

Podajnik ślimakowy DA1500 o długości 1,5 m i średnica 75 mm (przekładnia 25 W) kod: H0151

Podajnik jest przeznaczony wyłącznie do kotłów, w przypadku których palnik jest wbudowany w boku kotła – D14P, D21P, D25P, D15P, D20P i kombinowany kocioł DCxxSP.
Podajnik nie jest przeznaczony do kotłów z modyfikacją do palnika na palety.



Podajnik ślimakowy DA2000 o długości 2 m i średnica 75 mm (przekładnia 25 W) kod: H0207
Podajnik ten jest przeznaczony dla kotłów z palnikiem zgazującym w górnych drzwiach, czyli: DCxxS(X), DCxxRS, DCxxSP(X), CxxS(T), ACxxS. Można używać także ze standardowym kotłem na pelet DxxP.



Podajnik ślimakowy DA2500 o długości 2,5 m i średnic 75 mm (przekładnia 25 W) kod: H0208



Podajnik ślimakowy DA3000 o długości 3 m i średnic 75 mm (przekładnia 40 W) kod: H0209



Podajnik ślimakowy DA4000 o długości 4 m i średnic 75 mm (przekładnia 40 W) kod: H0212

Podajniki są przeznaczone do wszystkich kotłów ATMOS na pelety, jeżeli zbiornik paliwa znajduje się w większej odległości od kotła.



Długość podajnika musi być wybrana w taki sposób, aby wąż pomiędzy palnikiem i podajnikiem był wyprostowany i miał długość co najmniej 20 cm (ale najlepiej 30-60cm) ze względów bezpieczeństwa. Maksymalna długość węża nie powinna przekraczać 1 m.



Podajnik ślimakowy DRA50 o długości 1,7 m i średnic 80 mm (przekładnia 40 W) kod: H0039



Podajnik ślimakowy DRA50 o długości 2,5 m i średnic 80 mm (przekładnia 40 W) kod: H0037



Podajnik ślimakowy DRA50 o długości 4 m i średnic 80 mm (przekładnia 40 W) kod: H0004



Podajnik ślimakowy DRA50 o długości 5 m i średnic 80 mm (przekładnia 40 W) kod: H0005



Długość podajnika powinna zostać dobrana w taki sposób, żeby wąż pomiędzy palnikiem a podajnikiem był naprężony i miał z powodów bezpieczeństwa minimalną długość 20 cm (optymalnie 30 – 60 cm). Maksymalna długość węża nie powinna przekraczać 1 m.

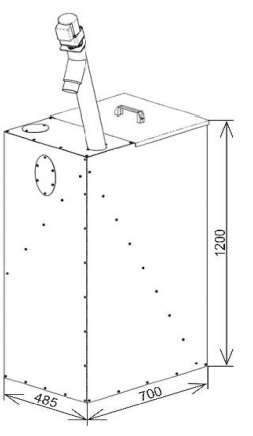

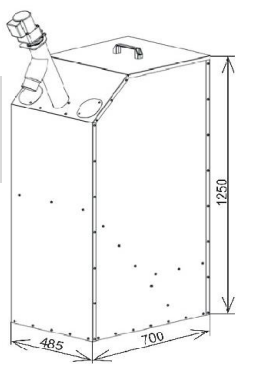

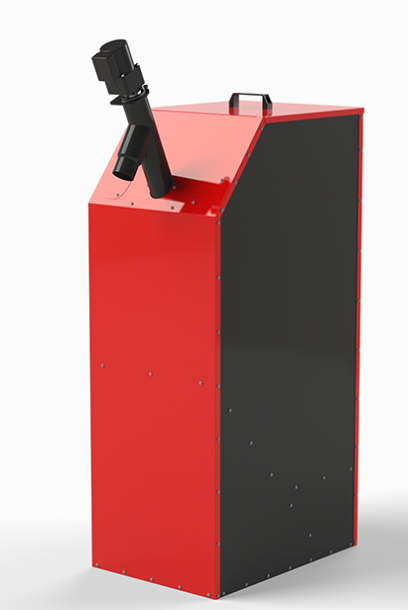

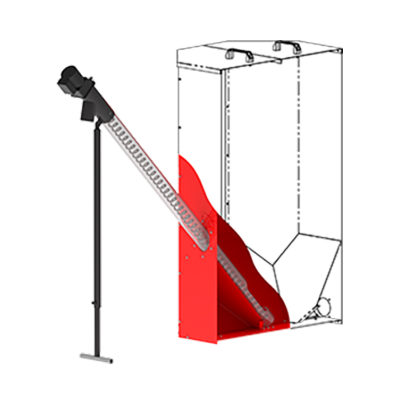

Jest to specjalny zestaw składający się z silosu na pelet o objętości 240l / 300l / 400l oraz przenośnika peletu DRA25. Jest przeznaczony dla małych kotłowni. Umożliwia on umieszczenie zasobnika na pelet bezpośrednio przy kotle i wymaga mniej miejsca w kotłowni.

W zbiorniku o pojemności użytkowej 240 l zmieści się 156 kg pelet, tj. ok. 700 kWh. (10 worków / 15 kg)

W zbiorniku o pojemności użytkowej 300 l zmieści się 195 kg pelet, tj. ok. 880 kWh. (13 worków / 15 kg)

W zbiorniku o pojemności użytkowej 400 l zmieści się 260 kg pelet, tj. ok. 1170 kWh. (17 worków / 15 kg)









Zestaw AZPD przeznaczony do kotłów na pelety DxxP, DCxxSP(X), CxxSP

Zestaw AZPD 240 R (czerwony)    kod: H0283
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)



Zestaw AZPD 240 B (niebieski)    kod: H0284
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)



Zestaw AZPD 300 R (czerwony)    kod: H0321
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)



Zestaw AZPD 300 B (niebieski)    kod: H0322
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)



Zestaw AZPD 400 R (czerwony)    kod: H0445
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)



Zestaw AZPD 400 B (niebieski)    kod: H0446
z przenośnikiem DRA25 – 1,3 m (przekładnia 25 W)





Zestaw AZPU przeznaczony do kotłów gazyfikujące z modyfikacją do palnika na pelety

Zestaw AZPU 240 R (czerwony)    kod: H0280
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)



Zestaw AZPU 240 B (niebieski)    kod: H0281
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)



Zestaw AZPU 400 R (czerwony)    kod: H0447
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)



Zestaw AZPU 400 B (niebieski)    kod: H0448
z przenośnikiem DRA25 – 1,7 m (przekładnia 25 W)

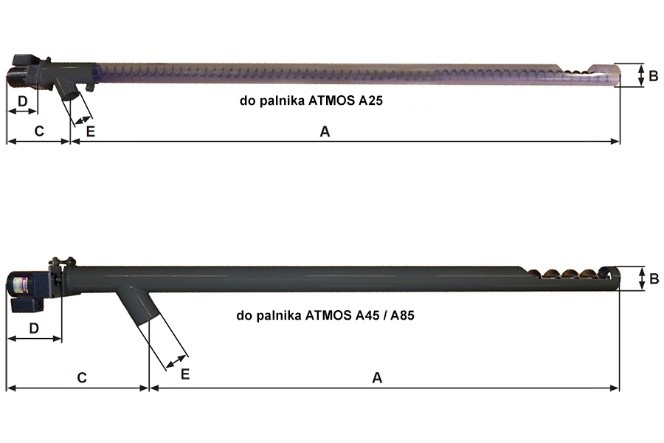

Przenośnik	Kod	Palnik	A	B	C	D	E	Przekładnia
DA1500	H0151	A25	1500	75	250	130	65	25 W
DA2000	H0297	A25	2000	75	250	130	65	25 W
DA2500	H0208	A25	2500	75	250	130	65	25 W
DA3000	H0209	A25	3000	75	260	165	65	40 W
DA4000	H0212	A25	4000	75	260	165	65	40 W
DRA50	H0039	A45 / A85	1700	80	430	200	75	40 W
DRA50	H0037	A45 / A85	2500	80	430	200	75	40 W
DRA50	H0004	A45 / A85	4000	80	430	200	75	40 W
DRA50	H0005	A45 / A85	5000	80	430	200	75	40 W
DRA25	za AZPD	A25 / A45	1350	75	350	160	65 / 75	25 W
DRA25	za AZPU	A25 / A45	1700	75	350	160	65 / 75	25 W
