Kompaktowe kotły na pelet

Są to kotły skonstruowane do elektronicznie sterowanego spalania pelet z automatycznym zapłonem paliwa. Palnik na pelety jest wbudowany w przedniej części kotła w drzwiczkach komory spalania. Ta komora wyłożonej kształtkami ceramicznymi w celu idealnego wysoce skutecznego dopalenia się płonienia i służy również jako przestrzeń na popiół. W tylnej części kotła znajduje się wymiennik rurowy osadzony zwalniaczami segmentowymi z funkcją oczyszczania wstępnego (roboczego) bez konieczności ich wyjmowania.

Korpus kotła to zespół zespawany z blach stalowych o grubości 3 – 5 mm. Od strony zewnętrznej został termoizolowany filcem mineralnym, włożonym pod blaszane osłony zewnętrznej obudowy kotła.

W górnej części znajduje się zasobnik paliwa, z którego pelety są transportowane do palnika za pomocą przenośnika śrubowego. Dawkowanie paliwa jest sterowane w pełni automatycznie. W przedniej części kotłów znajduje się panel zawierający: wyłącznik główny, wyłącznik palnika na pelety (L2) na wypadek czyszczenia, termostat roboczy (regulacyjny), termostat bezpieczeństwa, termometr i bezpiecznik 6,3 A.

Kotły DxxPX jest wyposażony w wentylator wyciągowy.

Kocioł nie jest wyposażony w pętlę chłodzącą zabezpieczającą kocioł przed przegrzaniem, ponieważ dzięki małej ilości paliwa w palniku nie występuje ryzyko przegrzania kotła w razie przerwy w dostawie energii elektrycznej.

Kotły D10PX, D15PX, D20PX oraz D25PX spełniają 5. klasę emisji, klasa efektywności energetycznej A+, wymagania na Ekodesign.

• Kompaktowe wymiary przeznaczone do małych kotłowni
• Wszystko w jednym – kocioł i zbiornik na pelety, przenośnik i palnik
• Duża ceramiczna komora spalania
• Wentylator wyciągowy – usuwanie popiołu bez pyłu, kotłownia bez dymu
• Wymiennik rurowy z możliwością czyszczenia eksploatacyjnego
• Wysoka wydajność ponad 90 %
• Duży komfort ogrzewania – w pełni automatyczna praca kotła
• Wygodne usuwanie popiołu – proste czyszczenie jedynie z przodu
• Niewielkie rozmiary i niska masa
• Możliwość zainstalowania pneumatycznego transportu pelet w kotła
• Możliwość zainstalowania czyszczenia pneumatycznego do palnika
• Spalanie ekologiczne – kotły wg ČSN EN 303-5 5. klasy, EKODESIGN 2015/1189

Palnik na pelet stosowany do kotłów D10PX, D15PX, D20PX i D25PX.

Polecany opał: wysokiej jakości pelet drzewny o średnicy od 6 do 8 mm, długości od 5 do 25 mm i wartości opałowej 16 – 19 MJ.kg-1.

Wyświetlacz: służy do wyświetlania aktualnego stanu palnika i do nastawiania jego funkcji.

Sterowanie palnikiem: elektroniczna regulacja AC07X, która steruje pracą podajnika zewnętrznego, dwóch spiral zapłonowych i wentylatorów według potrzeb kotła i systemu grzewczego. Elektronika jest zabezpieczona termostatem zabezpieczającym kocioł, termostatem zabezpieczającym na doprowadzeniu peletu do palnika, czujnikiem obrotów wentylatora i fotokomórką do śledzenia płomienia. Praca palnika jest sygnalizowana na wyświetlaczu regulacji elektronicznej.

Palnik do kotłów DxxPX posiada dodatkowo moduł rozszerzający AC07X-C – (R5, R6) do sterowania pneumatycznego czyszczenia palnika lub innego wyposażenia.

Rozpalanie opału: automatyczne z pomocą dwóch elektrycznych spiral zapłonowych.

Podstawowe funkcje palinka:

• Wyjścia rezerwowe R i R2 do sterowania wentylatora wyciągowego kotła i pompy w układzie kotła (podłączenie fabrycznie)
• Możliwość wykorzystania dwóch wyjść rezerwowych R5 i R6 do różnych zastosowań
• Możliwość podłączenia czterech różnych czujników TS, TV, TK i TSV
  • TK – czujnik temperatury kotła (podłączenie fabrycznie)
  • TSV – czujnik temperatury spalin (podłączenie fabrycznie)
  • TS – czujnik dolnej temperatury na zbiorniku
  • TV – czujnik górnej temperatury na zbiorniku
• sterowanie wentylatorem kotła z palnika za pomocą wyjścia rezerwowego (R) (podłączenie fabrycznie)
• sterowanie pompą kotła z palnika za pomocą wyjścia rezerwowego (R2) (podłączenie fabrycznie)
• sterowanie palnikiem według dwóch temperatur na zbiorniku wyrównawczym

Dawkowanie paliwa: do kotłów DxxPX jest przeznaczony specjalny przenośnik DRA25 wbudowany bezpośrednio w kotle. Przenośnik jest sterowany za pomocą elektronicznej regulacji palnika i dawkuje paliwo ze zbiornika do palnika.

Wymaganą metodą ochrony jest podłączenie kotła w zestawieniu z układem Laddomat 22 lub zaworem termoregulacyjnym, który pozwala na utworzenie niezależnego obwodu kotłowego oraz obwodu grzewczego (obwodu pierwotnego i wtórnego) w celu zapewnienia temperatury wody na powrocie do kotła na poziomie minimum 65 °C. Im wyższa temperatura wody na powrocie do kotła, tym mniej kondensacji smoły i kwasów, które uszkadzają korpus kotła. Temperatura wody na wyjściu z kotła musi się stale utrzymywać w przedziale 80 – 90 °C. Kolejny wariant to podłączenie kotła za pomocą trójdrogowego zaworu mieszającego i słownika sterowanego z regulacji (np. ATMOS ACD01, ACD03, ACD04) do utrzymania temperatury minimalnej wody wracającej do kotła (65 – 75 °C).

Kotłów D10PX, D15PX, D20PX i D25PX zalecamy podłączenie zawsze w układzie ze zbiornikiem buforowym o pojemności od 500 do 1000 l. W przypadku połączenia kotła ze zbiornikiem wyrównawczym (akumulacyjnym) kocioł jest najlepiej sterowany według dwóch czujników TS i TV znajdujących się na zbiorniku. W celu sterowania palnikiem za pomocą dwóch temperatur w zbiorniku wyrównawczym (akumulacyjnym) należy zainstalować w zbiorniku dwa czujniki KTF 20 (czujniki TV i TS).

Klient otrzymuje kotły z podstawową regulacją mocy kotła, która spełnia wymagania dotyczące wygodnego ogrzewania i bezpieczeństwa. Regulacja zapewnia wymaganą temperaturę wody wyjściowej (80 – 90 °C). Kotły są wyposażone w złącze do podłączenia pompy w układzie kotła i w funkcję do jego sterowania bezpośrednio z regulacji palnika ATMOS A25.

W kotłach DxxPX są fabrycznie zainstalowane czujniki temperatury kotła TK i temperatury spalin TSV. Czujnik TK jest wsunięty w osadniku kotła, czujnik spalin TSV wbudowany w kanał dymowy kotła, oba są wspólnie podłączone bezpośrednio do złącza palnika. Palnik na pelety ATMOS A25 bezpośrednio steruje wentylatorem wyciągowym kotła (wyjściem rezerwowym R) i pompą w układzie kotła (wyjściem rezerwowym R2). Wyjście R2 jest fabrycznie połączone szeregowo z termostatem pompy w układzie kotła TČ70 °C.

W przypadku zalecanego podłączenia kotła ze zbiornikiem wyrównawczym (akumulacyjnym), kocioł jest najlepiej sterowany według dwóch czujników TS i TV umieszczonych na zbiorniku. Załączanie pomp w układzie systemowym nie jest w tym przypadku zależne od temperatury kotła, dlatego rozwiązujemy je na podstawie potencjalnych potrzeb systemu.

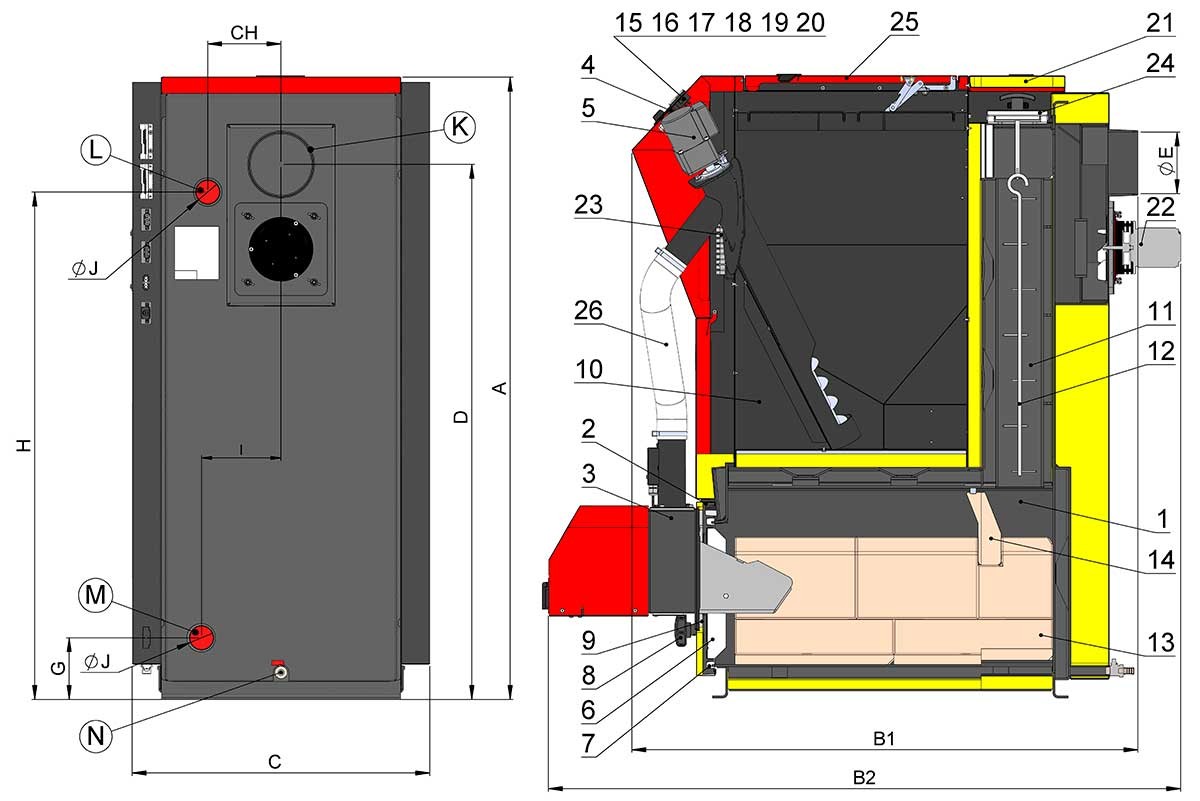

1.	Korpus kotła	16.	Główny wyłącznik (czerwone) (kod: S0092)
2.	Drzwiczki wyczystne (kod: S0459)	17.	Termostat regulacyjny (kotłowy) (kod: S0021)
3.	Palnik na pelety ATMOS A25 (kod: H0044)	18.	Włącznik palnika (czarna) (kod: S0102)
4.	Panel sterowania	19.	Termostat bezpieczeństwa (kod: S0068)
5.	Przenośnik ślimakowy	20.	Bezpiecznik T6,3A/1500 – typ H
6.	Wypełnienie drzwiczek – Sibral duży z otworem na palnik (kod: S0266)	21.	Osłona pokrywki czyszczącej
7.	Uszczelka drzwiczek 18 x 18 mm (kod: S0240)	22.	Wentylator wyciągowy
8.	Zamknięcie (kod: S1047)	23.	Kondensator wentylatora wyciągowego – 1μF
9.	Izolacja pod palnik (kod: S0164)	24.	Pokrywa czyszczenia kanału tylnego
10.	Zbiornik paliwa 175 l	25.	Pokrywa zasobniku
11.	Wymiennik rurowy	26.	Wąż łączący palnika – długość 550 mm, Ø 65 mm
12.	Zwalniacz z cięgnem czyszczącym i uchwytem	K	króciec czopucha
13.	Żaroodporna kształtka – dno paleniska	L	wylot wody z kotła
14.	Żaroodporna kształtka – Osłona	M	wlot wody do kotła
15.	Termometr (kod: S0041)	N	nvasada do kurka napełniania
