Kotły z automatycznym zapłonem
Dla wspierających ekologię.
5 klasa emisji spalin – mniejsza emisja zanieczyszczeń
wyższa wydajność przy mniejszym wykorzystaniu paliwa (nawet do 92% ciepła zostaje w systemie)
szeroki wybór kotłów
możliwość palenia dużymi kawałkami drewna

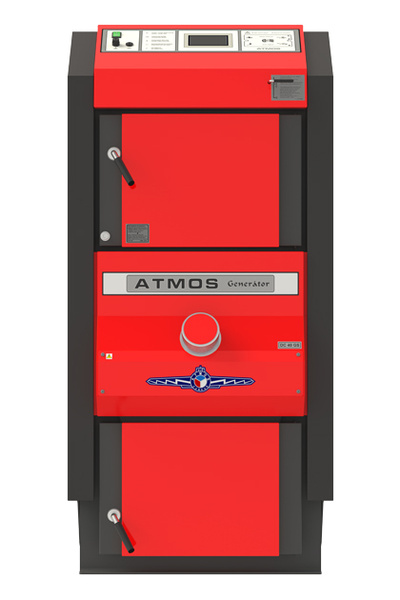

Kotły z automatycznym zapłonem
Kotły wyposażone są w automatyczny rozpał drewna i regulację ekwitermiczną/elektroniczną ATMOS, która steruje nie tylko pracą automatycznego rozpalania paliwa, ale także pracą kotła i całego układu grzewczego.
Automatyczne rozpalanie drewna służy do planowanego rozpalenia kotła, np. przed powrotem do domu. Zapłon paliwa następuje bardzo szybko (ok. 5 minut) i pozwala operatorowi na dotarcie „w ogień”. Zapłon paliwa można ustawić i zaplanować na sterowniku według czasu (program tygodniowy), według zapotrzebowania instalacji grzewczej lub według temperatury w zasobniku.

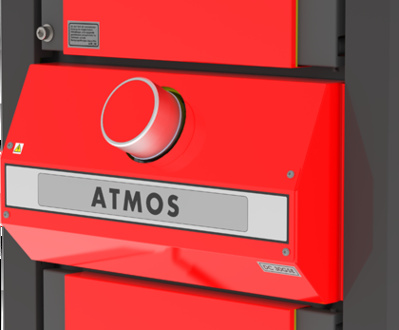

Pomiędzy drzwiami górnymi i dolnymi zabudowane jest urządzenie do automatycznego rozpalania drewna (komora ze spiralą grzewczą). Do rozpałki stosuje się wysokiej jakości pelet drzewny, który służy do wypełnienia komory rozpałkowej. Ilość peletu odpowiada wielkości łyżki znajdującej się w zestawie z kotłem.
Pelety rozpalane są w zadanym momencie za pomocą elektrycznej spirali grzewczej (500 W).

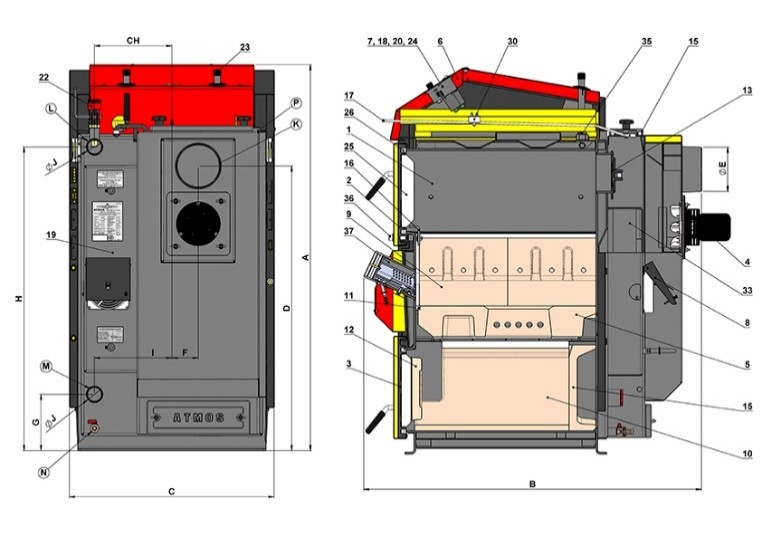

Schemat kotła
| 1. | Korpus kotła | 20. | Wyłącznik z kontrolką |
| 2. | Drzwiczki komory załadowczej - górne | 22. | Regulator ciągu – Honeywell FR 124 |
| 3. | Drzwiczki popielnika – dolne | 23. | Spirala chłodząca przed przegrzaniem |
| 4. | Wentylator wyciągowy | 24. | Termostat regulacyjny (kotłowy) |
| 5. | Dysza – kształtka żaroodporna | 25. | Wypełnienie drzwiczek – Sibral |
| 6. | Panel sterowania | 26. | Uszczelnienie drzwiczek – sznur 18 x 18 |
| 7. | Termostat bezpieczeństwa | 30. | Kondensator wentylatora |
| 8. | Zawór regulacyjny | 33. | Wymiennik rurowy (dna sitowego) |
| 9. | Żaroodporna kształtka – bok paleniska | 35. | Otwór termostatu (czujniki) |
| 10. | Żaroodporna kształtka – przestrzeń kulista L + P | 36. | Termostat spalinowy |
| 11. | Uszczelnienie dyszy | 36. | Śruba blokująca |
| 12. | Żaroodporna kształtka – półksiężyc | 37. | Urządzenie zapłonowe |
| 13. | Zawór do rozpalania | ||
| 14. | Żaroodporna kształtka – tylna część kształtki komorowej | ||
| 15. | Wieczko do czyszczenia | K | – króciec czopucha |
| 16. | Osłona ramki | L | – wylot wody z kotła |
| 17. | Cięgno zaworu do rozpalania | M | – wlot wody do kotła |
| 18. | Bezpiecznik T6,3A/1500 – typ H | N | – nasada do kurka napełniania |
| 19. | Doprowadzający kanał powietrza | P | – króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |

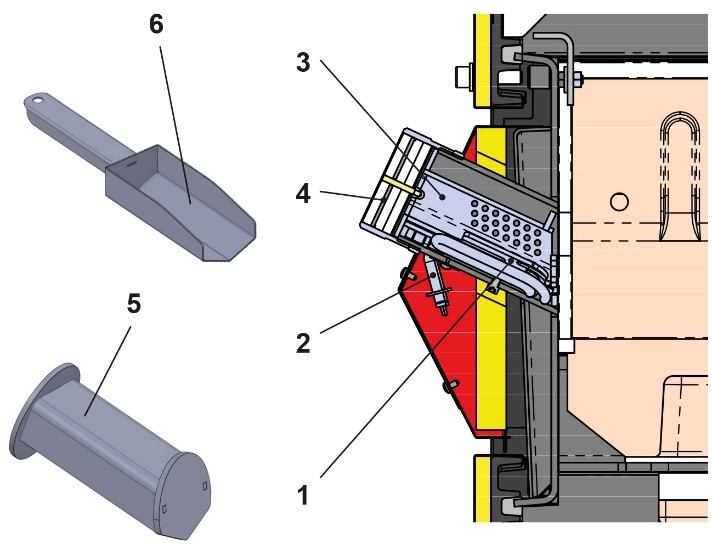

Urządzenie zapłonowe
| Rysunek urządzenia zapłonowego | |
| 1. | Płytka cewki zapłonowej |
| 2. | Cewka zapłonowa |
| 3. | Wyjmowana komora spalania |
| 4. | Zakrętka (zawsze dokręcana podczas pracy) |
| 5. | Zdejmowana komora zaślepiająca |
| 6. | Łyżka do napełniania peletu |
Wymiary kotłów
Specyfika techniczna
Regulacja kotłów
Regulacja ekwitermiczna ACD 04
Kotły DC18GD, DC25GD, DC30GD i DC40GS wyposażone są w regulację ekwitermiczną ATMOS ACD 04, która steruje nie tylko pracą automatycznego rozpalania paliwa, ale także pracą kotła i całego układu grzewczego.
Elektroniczna regulacja AC32
Kotły DC32S i DC40SX wyposażone są w elektroniczną regulację ATMOS AC32, która za pomocą pokrętła pozwala ustawić czas opóźnienia lub temperaturę zasobnika, przy której nastąpi automatyczny rozpalenie drewna.
