Kotły serii Generator Dokogen charakteryzują się wyjątkową komorą, wyłożoną kształtkami ceramicznymi o oryginalnym kształcie z wlotami pierwotnego powietrza w ich dolnych częściach, dyszy oraz kulistej kształtki dolnej komory. Tylny kanał spalinowy wyposażony jest w rurowy wymiennik ciepła.
Zgazowanie drewna (odwrotne spalanie) z wtórnym spalaniem gazu drzewnego, zapewnia optymalne spalanie wszystkich składników palnych.
Proces dostawy powietrza i spalania kontrolowany jest za pomocą wentylatora wyciągowego. Umożliwia to szybki zapłon i dobre spalanie od momentu rozpalenia kotła. Temperatura płomienia wynosi 1000-1250°C.
Odwrotne spalanie (zgazowanie) i ceramiczna komora umożliwiają praktycznie całkowite dopalanie przy minimalnej produkcji szkodliwych związków. Kotły Atmos Dokogen spełniają limity europejskich regulacji dla produktów przyjaznych środowisku i należą do 5 klasy standardu kotłów EN 303-5. Spełniają również najbardziej rygorystyczne wymagania UE – ECODESIGN 2015/1189.
Zalety kotłów gazujących Atmos
5 klasa emisji spalin
Kotły ATMOS to niekwestionowany lider na rynku kotłów spełniających standardy 5 klasy emisji spalin. Dzięki udoskonaleniu technologii zgazowania drewna oraz zastosowaniu najwyższej jakości materiałów, stworzyliśmy kotły wydajne i przyjazne środowisku. Kotły z 5 klasą wg normy PN EN 303-5:2012 cechują się najniższym poziomem emisji spalin, spośród dostępnych na rynku kotłów, oraz doskonałą wydajnością.
- Możliwość palenia dużymi kawałkami drewna
- Duży zasobnik paliwa – długi czas spalania
- Rurowy wymiennik ciepła
- Wysoka wydajność, ponad 90% – powietrze pierwotne i wtórne podgrzewane jest do wysokiej temperatury
- Ekologiczne spalanie – kocioł klasy 5 – EN 303-5, ECODESIGN 2015/1189
- Wentylator wyciągowy – usuwanie popiołu bez pyłu, kotłownia bez dymu
- Spirala chłodząca zabezpieczająca przed przegrzaniem – brak ryzyka uszkodzenia kotła
- Automatyczne wyłączanie wentylatora po wypaleniu paliwa – termostat spalinowy
- Wygodne wybieranie popiołu – duża komora popielnika (przy paleniu drewnem czyszczenie raz na tydzień)
- Mały rozmiar i niska waga kotła
- Wysoka jakość

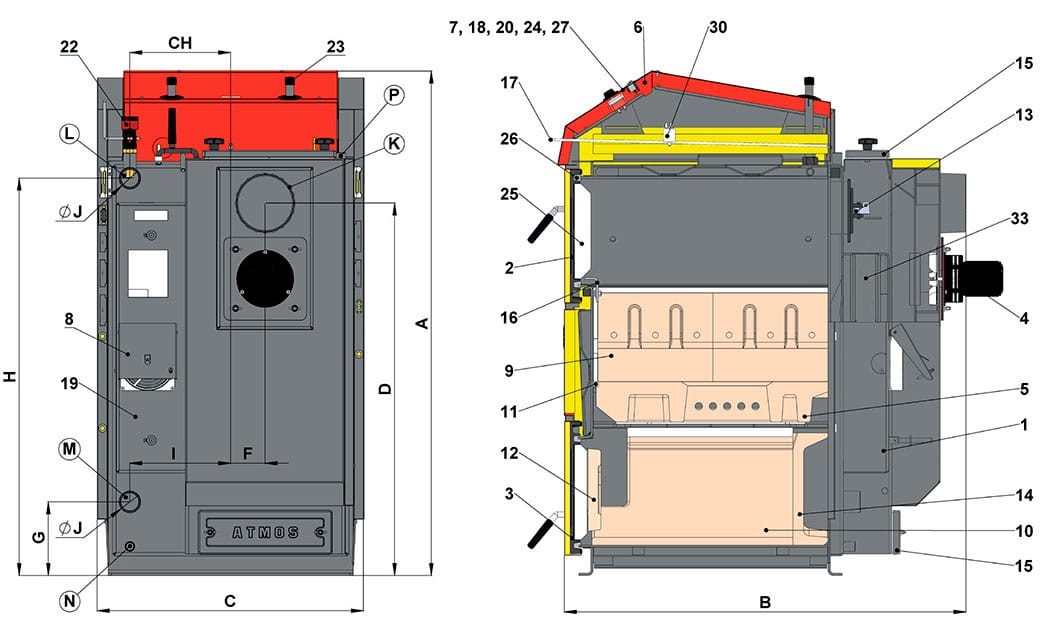

Schemat kotła
| 1. | Korpus kotła | 15. | Wieczko do czyszczenia | K | – Króciec czopucha |
| 2. | Drzwiczki do napełniania | 16. | Osłona ramki | L | – Wylot wody z kotła |
| 3. | Drzwiczki popielnika | 17. | Cięgno klapy do rozpalania | M | – Wlot wody do kotła |
| 4. | Wentylator wyciągowy(S) | 18. | Termometr | N | – Nasada do kurka napełniania |
| 5. | Dysza - kształtka żaroodporna | 19. | Wlot powietrza | P | – Króciec dla czujnika zaworu sterującego spiralą chłodzącą (modele TS 131, STS 20) |
| 6. | Panel sterowania | 20. | Włącznik główny | ||
| 7. | Termostat bezpieczeństwa | 22. | Miarkownik ciągu - Honeywell FR 124 | ||
| 8. | Klapka regulacyjna - dopuszczająca powietrze | 23. | Spirala chłodząca | ||
| 9. | Kształtka żaroodporna komory spalania | 24. | Termostat kotłowy | ||
| 10. | Kształtka żaroodporna popielnika | 25. | Sibral - osłona drzwiczek | ||
| 11. | Sznur uszczelniający dyszy | 26. | Sznur uszczelniający drzwi 18x18 | ||
| 12. | Półksiężyc - kształtka żaroodporna | 27. | Termostat spalinowy | ||
| 13. | Klapa do rozpalania | 30. | Kondensator wentylatora | ||
| 14. | Tylna kształtka żaroodporna komory popielnika | 33. | Ogranicznik ciągu spalinowego |
Wymiary kotłów
Specyfikacja techniczna
Regulacja kotłów
Elektromechaniczna – regulacja mocy odbywa się przy pomocy zaworu sterowanego regulatorem ciągu typ FR 124, który automatycznie na podstawie wyjściowej temperatury wody (80-90°C) otwiera lub przymyka zawór. Odpowiedniemu ustawieniu regulatora mocy trzeba poświęcić szczególną uwagę, ponieważ regulacja mocą spełnia również inną ważną funkcję – zabezpiecza kocioł przed przegrzaniem. Kocioł jest też wyposażony w termostat regulacyjny, umieszczony na panelu sterowania, który kieruje pracą wentylatora w zależności od ustawionej temperatury wyjściowej (80-85 °C). Temperatura na termostacie regulacyjnym powinna być ustawiona na poziomie o 5 °C niższym niż na regulatorze ciągu FR 124.
Kotły są dodatkowo wyposażone w termostat spalinowy, który służy do wyłączenia wentylatora wyciągowego po wypaleniu się paliwa.
Kocioł pracuje z obniżoną wydajnością również bez wentylatora – w przypadku braku prądu kocioł nadal działa.
Regulacja ekwitermiczna ACD 03
Każdy kocioł można wyposażyć u klienta w regulację elektroniczną ATMOS ACD 03 do sterowania całym systemem grzewczym według temperatury na zewnątrz, temperatury pokojowej i czasu. Ta regulacja jest w stanie sterować też samym kotłem z wentylatorem z wieloma innymi funkcjami.
Regulacja ekwitermiczna ACD 04
Kotły DC18GD, DC25GD i DC30GD można zamówić z fabryki z wbudowanym sterowaniem dotykowym ATMOS ACD 04 tylko w połączeniu z Automatycznym zapłonem drewna. Kotły są fabrycznie wyposażone we wszystkie czujniki niezbędne do podłączenia kotła do instalacji grzewczej, w tym czujnik temperatury spalin (AGF). Urządzenie to jest przeznaczone do wygodnego sterowania systemem ciepłej wody ogrzewanego budynku. Sterownik zawiera funkcje do bezpośredniego sterowania kotłem, obiegiem kotła, trzema obiegami grzewczymi, c.w.u., solarnym itp.
Panel kontrolny kotłów DOKOGEN
Instalacja
Kotły ATMOS muszą być podłączone poprzez LADDOMAT 22 lub zawór termoregulacyjny(zawór trójdrogowy z termostatem) aby osiągnąć minimalną temperaturę wody powrotnej na poziomie 65°C. Woda wychodząca z kotła musi być utrzymywana na poziomie 80 – 90°C.
Kocioł w podstawowej konfiguracji posiada spiralę chłodzącą, która zapobiega przegrzewaniu. Zalecamy instalację kotłów ze zbiornikami akumulacyjnymi.
Kotły z serii DCxxGD powinny być instalowane ze zbiornikami akumulacyjnymi o odpowiedniej pojemności – minimum 55-65 litrów na 1 kW mocy kotła.
