Palniki na pelety

Palniki ATMOS są przeznaczone przede wszystkim do kotłów ATMOS na pelet lub jako akcesoria do kotłów kombinowanych ATMOS.

W palnikach ATMOS zalecamy spalanie wyłącznie wysokiej jakości białego peletu z miękkiego drewna bez kory. Zaletą tego palnika jest automatyczny zapłon peletu spiralą zapłonową, który odpala się kiedy spalanie jest potrzebne. Palnik i kocioł pracują z pełną mocą z największą wydajnością 85-90% i najlepszą jakością spalania. Popiół powinien być czyszczony co 7-30 dni w zależności od rodzaju paliwa i mocy kotła. Palnik nie jest przystosowany do spalania czarnego peletu, który powoduje spiekanie się popiołu ze względu na duża zawartość piasku. W takim przypadku konieczne jest czyszczenie komory spalania co 1-3 dni, przez co tracimy komfort obsługi kotła.

Palnik pracuje w następujący sposób: jeżeli palnik dostanie instrukcję startu lub, jeżeli zaistnieje potrzeba ogrzewania, przenośnik wsypie pelety do dyszy palnika i zapali je za pomocą żarnika. Po wystarczającym rozpaleniu peletu palnik osiągnie ustawioną moc, na którą pracuje, dopóki system nie jest nagrzany. Po nagrzaniu systemu palnik się wyłączy, a pelety w komorze palnika się dopalą. Cały cykl powtarza się w razie zaistnienia takiej potrzeby. Moc kotła i inne funkcje są sterowane za pomocą elektronicznej regulacji palinka, umożliwiającej dostosowanie pracy kotła konkretnym warunkom całego systemu.

Elektroniczna jednostka palnika umożliwia sterowanie pracą palnika za pomocą czterech czujników. Gdy czujnik paneli słonecznych wykryje konieczność podgrzewania zbiornika buforowego (czyli energia z kolektorów słonecznych jest w danym momencie niewystarczająca), to do zbiornika będzie dostarczana energia ze spalania peletu, aż do reakcji czujnika TK (TS2), który jest instalowany w zbiorniku między czujnikami TS, a TV.

Zalecane paliwo: wysokiej jakości pelety drzewne (białe) o średnicy od 6 do 8 mm, o długości od 10 do 25 mm i wartości opałowej 16 – 19 MJ.kg^-1.

Funkcje palnika:

• sterowanie palnikiem według dwóch temperatur na zbiorniku wyrównawczym,

• sterowanie wentylatorem kotła z palnika za pomocą wyjścia rezerwowego,

• sterowanie pompy kotła z palnika za pomocą wyjścia rezerwowego,

• sterowanie systemem solarnym bezpośrednio z palnika,

• automatyczny start palnika po dopalenia się drewna w przypadku kotków DCxxSP,

• możliwość wyświetlenia informacji o aktualnych wartościach elementów, elektrycznych palnika,

• możliwość testowania poszczególnych elementów elektrycznych palnika.

Kod zamówienia:

H0014

H0048 dla kotłów DCxxSP(X)

Moc palnika: 4,5 – 24 kW

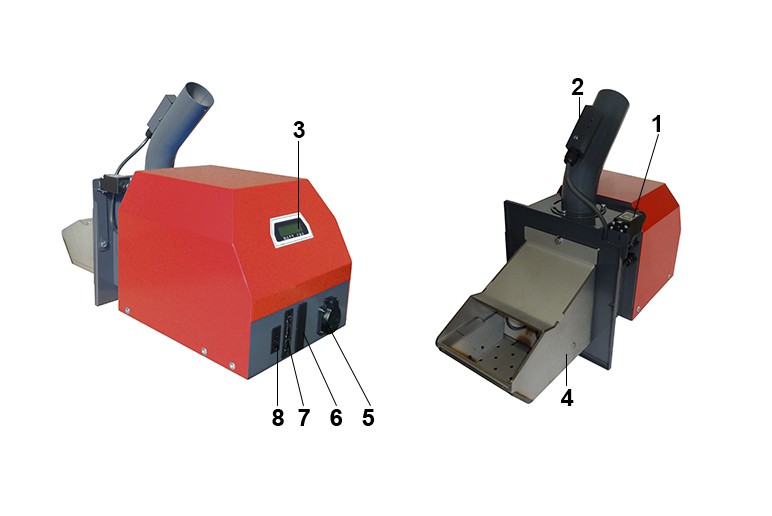

1.	wyłącznik końcowy	5.	gniazdo podajnika zewnętrznego
2.	termostat bezpieczeństwa 95°C (55 °C dla modeli DxxPX)	6.	wtyk do podłączenia czujników TS, TV, TK oraz TSV
3.	wyświetlacz jednostki elektronicznej palnika	7.	wtyk przewodu łączącego palnik z kotłem (zasilanie)
4.	komora spalania palnika	8.	gniazdo dodatkowych przewodów (dla R3 i R4)



Napięcie zasilania: 230 V / 50 Hz

Maksymalna moc poboru przy starcie z jedną grzałką rozpalającą: 522 W – ustawienie standardowe

Maksymalna moc poboru przy starcie z dwoma spiralami rozpalającymi: 1042 W – funkcje specjalne

Średnia moc poboru przy nominalnej mocy grzewczej: 42 W

Średnia moc poboru przy minimalnej mocy grzewczej: 22 W

Średnia moc grzewcza w trybie gotowości: 3,3 W

Zalecana wielkość bezpiecznika dla palnika z kotłem: 6,3 A

Poziom natężenia dźwięku (głośność): 54 dB

Waga palnika: 15 kg

Wymiary palnika, S x W x G: 25 x 47 x 55 cm



Zastosowanie

Palnik przystosowany jest do kotłów ATMOS D14P, D15P, D20P, D21P, D25P,

D10PX, D15PX, D20PX, D25PX,

DC15EP, DC18SP, DC25SP, DC30SPX, DC32SP,

C18SP, C25SP, AC25S, AC35SP oraz kotłów gazujących drewno ze zmodyfikowanymi górnymi drzwiczkami, przystosowanymi do palnika peletu i wentylatorem wyciągowym o mocy do 40 kW, typ DCxxS(X), DCxxRS, CxxS(T), ACxxS.



Dla palnika A25 przystosowane są podajniki DA1500 o długości 1,5 m, DA2000 o długości 2 m oraz the DA2500 o długości 2,5 m, DA3000 o długości 3,0 m, DA4000 o długości 4,0 m, o średnicy 75 mm.

Kod zamówienia: H0015 (H0352 (SPT))

Moc palnika: 8,5 – 49 kW

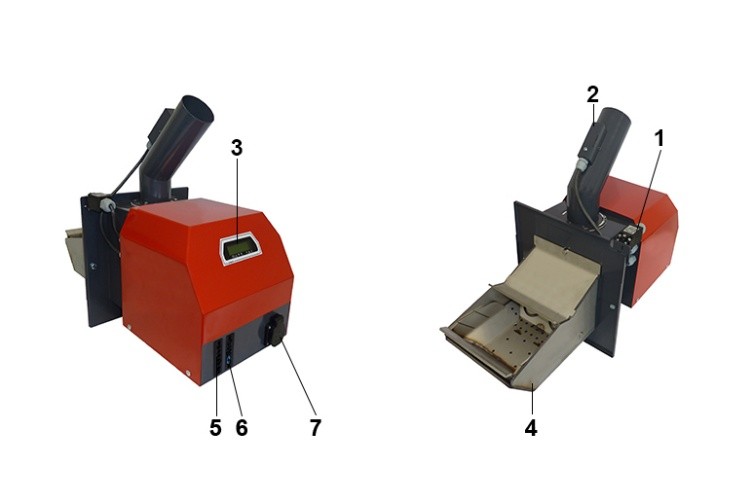

1.	wyłącznik końcowy	5.	wtyk przewodu łączącego palnik z kotłem (L1, L2, N, PE, R i R2)
2.	termostat bezpieczeństwa 95°C	6.	wtyk do podłączenia czujników TS, TV, TK oraz TSV
3.	wyświetlacz jednostki elektronicznej palnika	7.	gniazdo podajnika zewnętrznego
4.	komora spalania palnika



Napięcie zasilania: 230 V / 50 Hz

Maksymalna moc poboru przy starcie z jedną grzałką rozpalającą: 480 W – ustawienie standardowe

Maksymalna moc poboru przy starcie z dwoma spiralami rozpalającymi: 1042 W – funkcje specjalne

Średnia moc poboru przy nominalnej mocy grzewczej: 47 W

Średnia moc poboru przy minimalnej mocy grzewczej: 29 W

Średnia moc grzewcza w trybie gotowości: 3,3 W

Zalecana wielkość bezpiecznika dla palnika z kotłem: 6,3 A

Poziom natężenia dźwięku (głośność): 47 dB

Waga palnika: 23 kg (26 kg DC40SPT)

Wymiary palnika, S x W x G: 31 x 55 x 66 cm (31 x 52 x 76 cm DC40SPT)



Zastosowanie

Palnik przystosowany jest do kotłów ATMOS D30P, D31P, D40P i D50P

ATMOS DC50S z modyfikacją do palnika na pelety

ATMOS DC40SPT



Dla palnika A45 przystosowane są podajniki DRA50 o długości 1,7 m, 2,5 m, 4m i 5m o średnicy 80 mm.

Kod zamówienia: H0033

Moc palnika: 27 – 89 kW

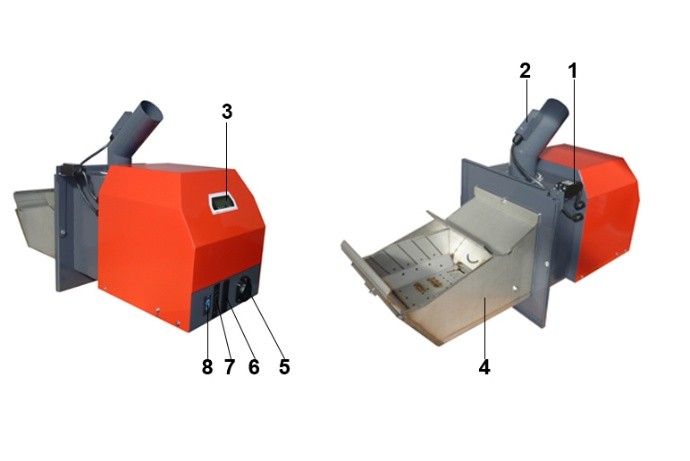

1.	wyłącznik końcowy	5.	gniazdo podajnika zewnętrznego
2.	termostat bezpieczeństwa 95°C	6.	wtyk do podłączenia czujników TS, TV, TK oraz TSV
3.	wyświetlacz jednostki elektronicznej palnika	7.	wtyk przewodu łączącego palnik z kotłem (zasilanie)
4.	komora spalania palnika	8.	złącze do podłączenia czujnika obrotów wentylatora wyciągowego kotła



Napięcie zasilania: 230 V / 50 Hz

Maksymalna moc poboru przy starcie z jedną grzałką rozpalającą: 490 W – ustawienie standardowe

Maksymalna moc poboru przy starcie z dwoma spiralami rozpalającymi: 1052 W – funkcje specjalne

Średnia moc poboru przy nominalnej mocy grzewczej: 72 W

Średnia moc poboru przy minimalnej mocy grzewczej: 43 W

Średnia moc grzewcza w trybie gotowości: 3,3 W

Zalecana wielkość bezpiecznika dla palnika z kotłem: 6,3 A

Poziom natężenia dźwięku (głośność): 59 dB

Waga palnika: 46 kg

Wymiary palnika, S x W x G: 37 x 59 x 89 cm



Zastosowanie

Palnik przystosowany jest do kotłów ATMOS D80P.



Dla palnika A85 przystosowane są podajniki DRA50 o długości 1,7 m, 2,5 m, 4m, 5m o średnicy 80 mm.
